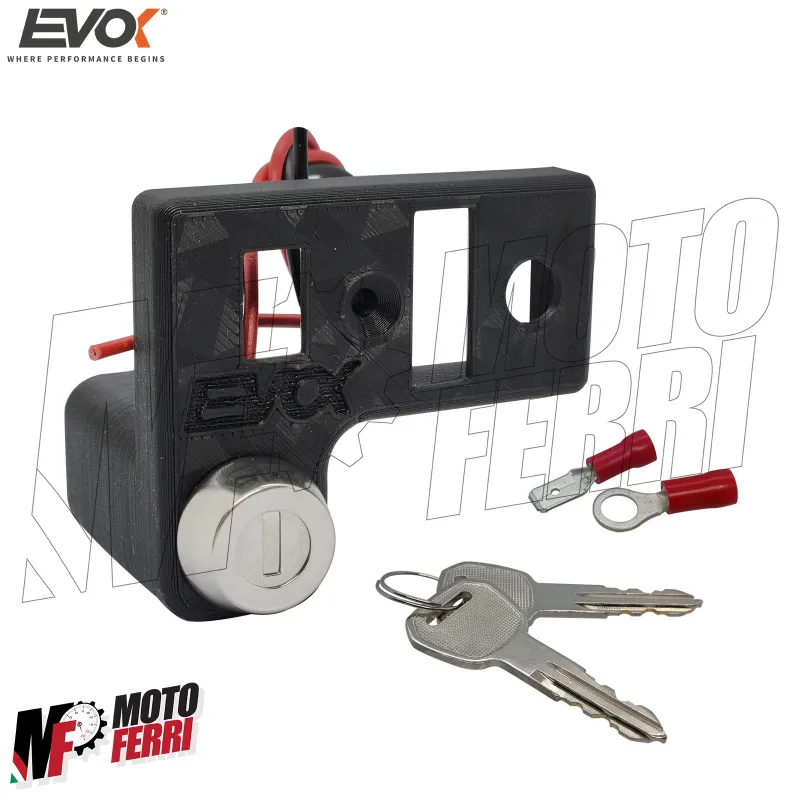

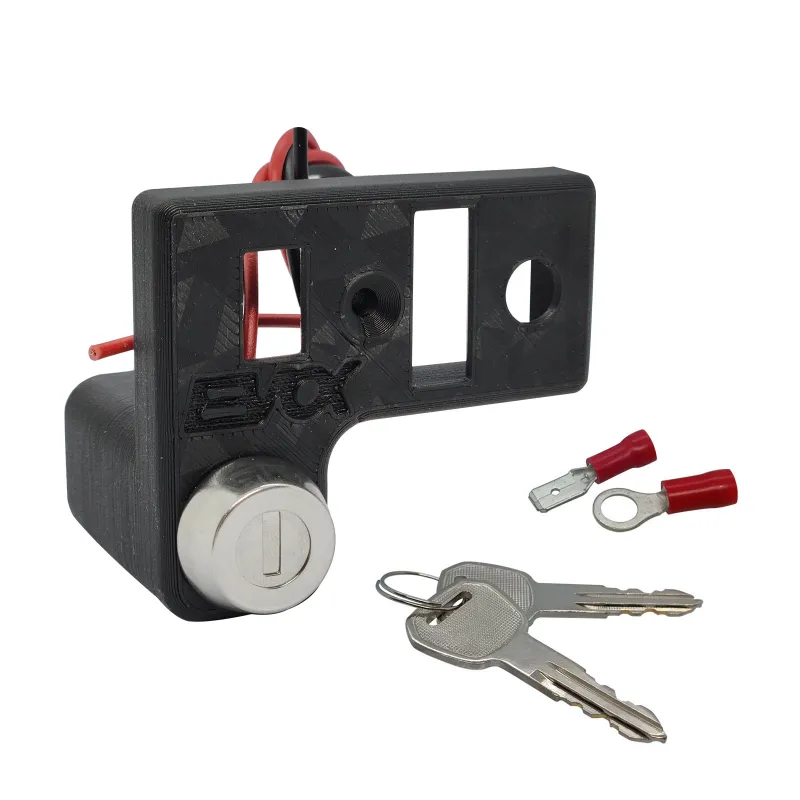

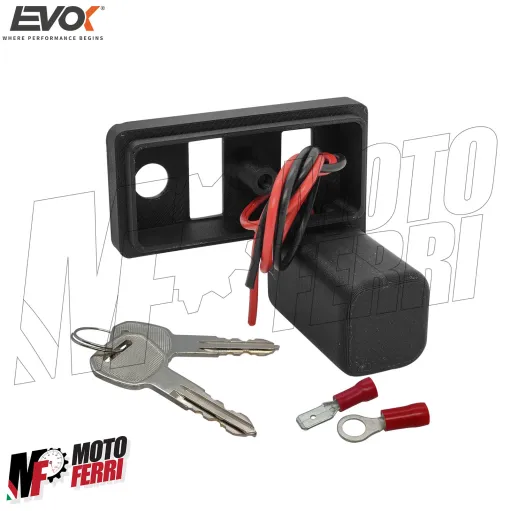

COPERCHIO COMMUTATORE DEVIO LUCI
EFFETTO PRISMA CARBON

A CHIAVE IRON SWITCH BY EVOK

Progettato specificamente per Vespa 50 Special d'epoca, offre la comodità e la sicurezza di un commutatore a chiave moderno.
Funzioni: accensione/spegnimento motore, antifurto.
Installazione: facile integrazione con l'impianto elettrico originale.
Design: aspetto vintage che si integra perfettamente con l'estetica della Vespa.
Note: Disponibile in una configurazione (2 fili) per adattarsi alle installazioni.

APPLICAZIONI
VESPA 50 SPECIAL

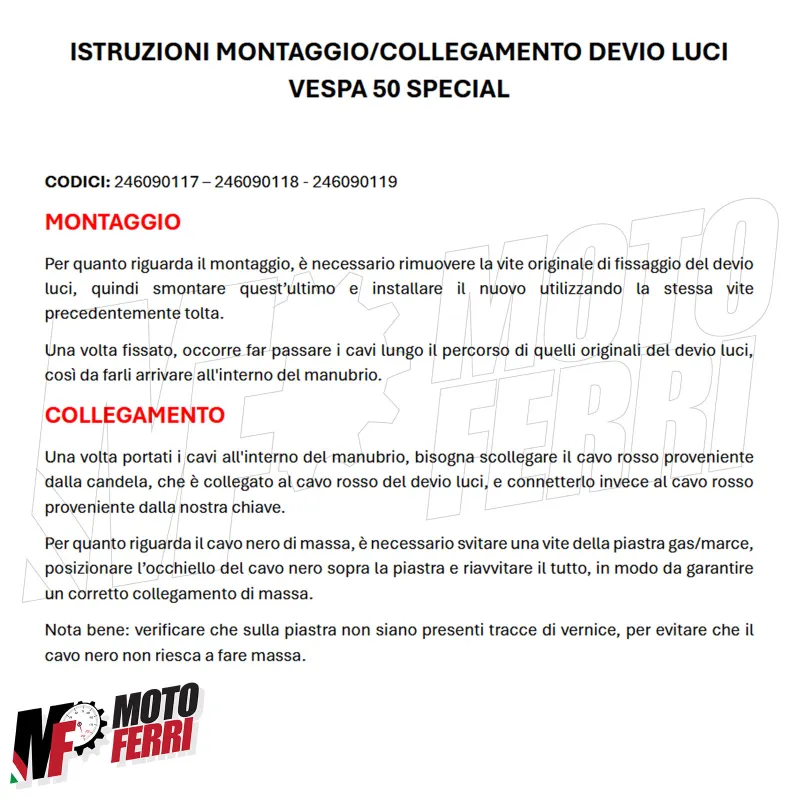

MONTAGGIO
Per quanto riguarda il montaggio, è necessario rimuovere la vite originale di fissaggio del devio
luci, quindi smontare quest’ultimo e installare il nuovo utilizzando la stessa vite
precedentemente tolta.
Una volta fissato, occorre far passare i cavi lungo il percorso di quelli originali del devio luci,
così da farli arrivare all'interno del manubrio.

COLLEGAMENTO
Una volta portati i cavi all'interno del manubrio, bisogna scollegare il cavo rosso proveniente
dalla candela, che è collegato al cavo rosso del devio luci, e connetterlo invece al cavo rosso
proveniente dalla nostra chiave.
Per quanto riguarda il cavo nero di massa, è necessario svitare una vite della piastra gas/marce,
posizionare l’occhiello del cavo nero sopra la piastra e riavvitare il tutto, in modo da garantire
un corretto collegamento di massa.
Nota bene: verificare che sulla piastra non siano presenti tracce di vernice, per evitare che il
cavo nero non riesca a fare massa.
