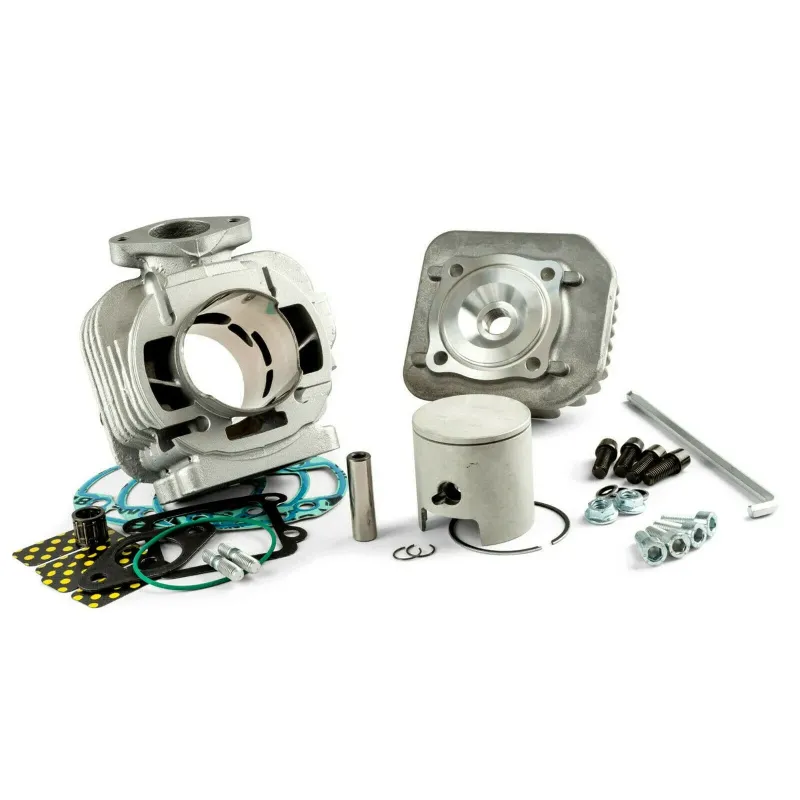

KIT CILINDRO ATHENA DM 47,6
BIG BORE 2022 PISTONE TESTA PIATTA

IN ALLUMINIO PER MOTORE VERTICALE ARIA 2T
70CC - CORSA 39,2 - SPINOTTO 10

CONDOTTI DEL CILINDRO RIVOLUZIONATI:
Le luci di aspirazione e di scarico sono state totalmente riconcepite. Grazie a sistemi di analisi Termo-Fluidodinamici del motore
si è potuto aumentare le prestazioni del motore in termini di potenza e di coppia, con risultati mai raggiunti fino ad oggi.
L’aspirazione è totalmente riprogettata con una quinta luce lavorata a CNC che assicura un maggiore flusso di gas freschi in ingresso.
Grazie all’innovativo sistema di fissaggio cilindro al carter senza l’impiego dei prigionieri,
si è potuto progettare e adottare una luce di scarico a geometria ovale di sezione
maggiorata con booster laterali.

NUOVO PISTONE RACING
Lo studio del pistone a testa piatta è stato condotto concentrandosi in particolare sull’interazione con l’aspirazione.
La finestra lavorata a CNC sul mantello è progettata per massimizzare il flusso in entrata
e favorire così una maggior pressione sul carter pompa e una miglior lubrificazione della gabbia a rulli.

SISTEMA DI FISSAGGIO REINVENTATO
Tutto il normale serraggio testata e cilindro basato sui prigionieri è stato eliminato in favore dell’introduzione di un nuovo
sistema che adotta bulloneria speciale utilizzata solitamente nei motori più performanti.
Il serraggio del cilindro al basamento (tipologia Racing) con bulloneria e chiave dedicata è una soluzione
che da una parte diminuisce le dilatazioni del cilindro, a vantaggio di serraggi più efficienti, e dall’altra permette
la sofisticata riprogettazione della luce di scarico che rende questo prodotto così speciale e performante.

CARATTERISTICHE TECNICHE:
- Cilindrata = 70 [cc]
- Corsa = 39,2 [mm]
- Pistone = Ø 47,6 monofascia testa piatta
- Travasi = 5 con booster

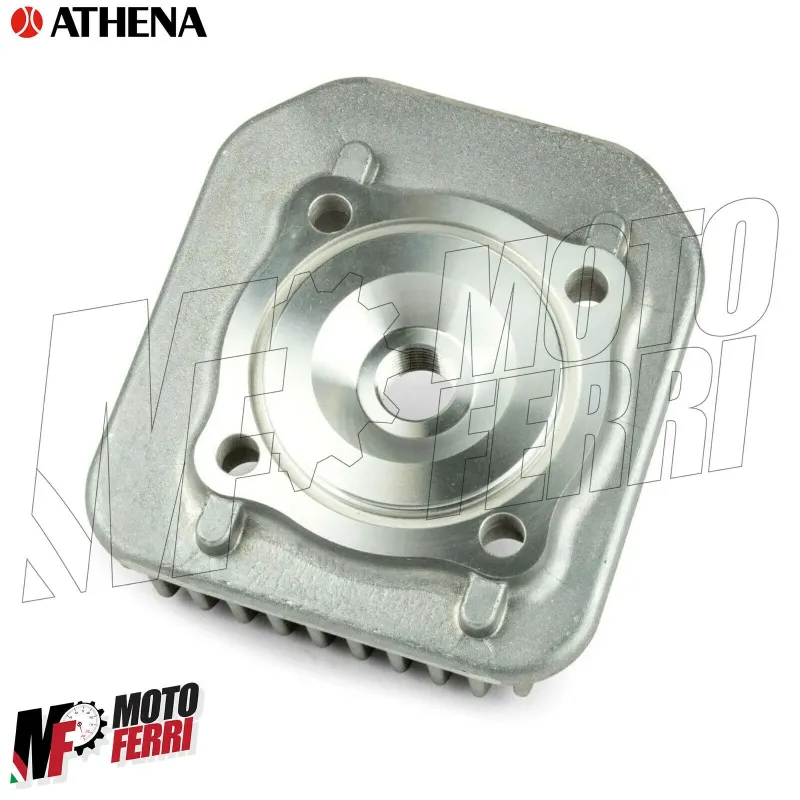

- Nuova testa alta compressione
- Rapporto Compressione 13.8:1
- Lamelle = carbonio

APPLICAZIONI:
APRILIA AMICO 50 2T
SR 50 2T <-1993

MBK BOOSTER 50 2T euro 0-1
BOOSTER 50 2T euro 2 (A137E)
BOOSTER SPIRIT 50 2T euro 0-1
BOOSTER NAKED 50 2T euro 2 (A137E)
BOOSTER NG 50 2T euro 0-1
BOOSTER NG 50 2T euro 2 (A137E)
BOOSTER ROCKET 50 2T euro 0-1
BOOSTER ROCKET 50 2T euro 2 (A137E)
STUNT 50 2T euro 0-1
STUNT 50 2T euro 2
TARGET 50 2T

YAMAHA BW´S 50 2T euro 0-1
BW´S 50 2T euro 2 (A137E)
BW´S Original/Naked 50 2T euro 2 2010 (A137E)
BW´S NG 50 2T euro 0-1
BW´S NG 50 2T euro 2 (A137E)
CRZ 50 2T
CT 50 2T
SLIDER 50 2T
SPY 50 2T
ZUMA 50 2T
