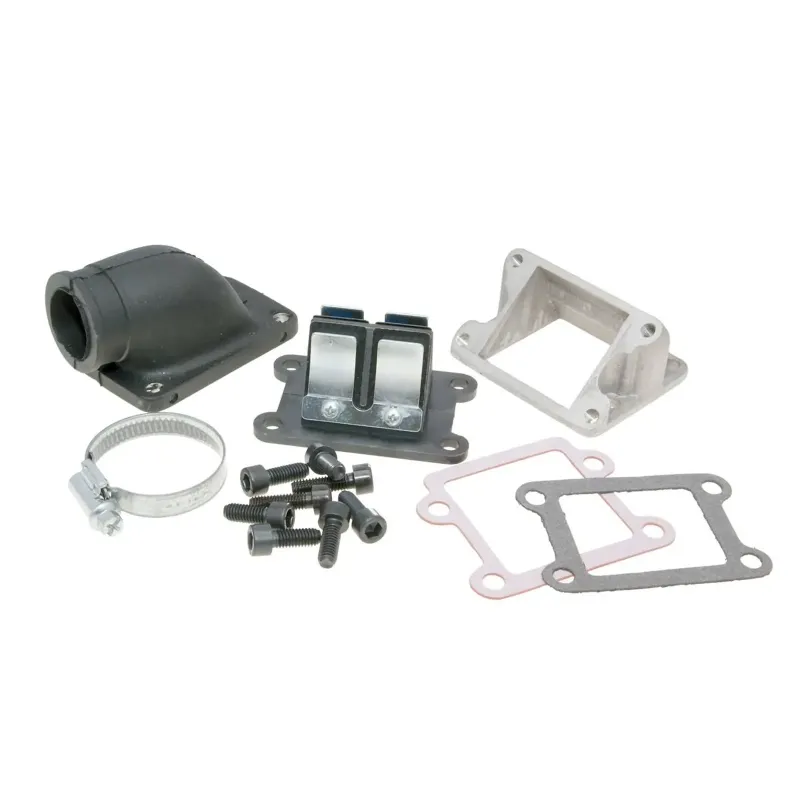

COLLETTORE ASPIRAZIONE + VALVOLA LAMELLARE

POLINI BIG VALVE

MOTORI MINARELLI VERTICALE 50 2T
DETTAGLI TECNICI:
CODICE: 215.0410
DIAMETRO 21 / 25
PER PHBG 19/21

Smontare la cassetta filtro, il carburatore, il collettore e la valvola lamellare originale; a questo punto, montare il nuovo supporto del pacco lamellare sul cilindro, inserire la valvola lamellare nel suo alloggiamento e montare il collettore; (per inserire una delle viti di fissaggio
del collettore in gomma è necessario schiacciare lo stesso per poter permettere l’inserimento e il montaggio della vite).
Fare attenzione a posizionare la guarnizione tra il supporto e la valvola lamellare; il collettore in gomma è già dotato di due labbri di tenuta e non necessita quindi del montaggio della guarnizione.
Ad operazione ultimata inserire il carburatore sul collettore, fissare la cassetta filtro e stringere le fascette in ferro.
Per una messa a punto ottimale, il Kit Big Valve viene fornito con i petali lamella in fibra di carbonio in due diversi spessori, 0,30 e 0,35; il più sottile (0,30) già montato sulla valvola lamellare è in linea di massima il petalo che consente di avere il miglior compromesso tra coppia e potenza, mentre i petali con spessore da 0,35 spostano generalmente la coppia e la potenza ad un regime più elevato.
 Per il montaggio del carburatore originale, la carburazione rimane invariata;
consigliamo comunque sempre una verifica della carburazione e la pulizia del filtro aria originale.
Montando il carburatore da Ø 21 sostituire solo il filo gas e aria Per il carburatore.

APPLICAZIONI:
APRILIA:
AMICO 50 - SR 50 2T mod.1993

ITALJET:
PISTA 50 1/2, YANKEE, SCOOP 2/3

MBK:
BOOSTER 50 - BOOSTER 50 dal 2004 -> - BOOSTER 50 R, ROCKET - BOOSTER 50 NEXT GENERATION - BOOSTER 50 SPIRIT - BOOSTER 50 TRACK - STUNT 50

YAMAHA:
BW'S 50 dal 2004-> - BW'S 50 NEXT GENERATION - BW'S 50 ZUMA - SLIDER 50 - SPY 50
