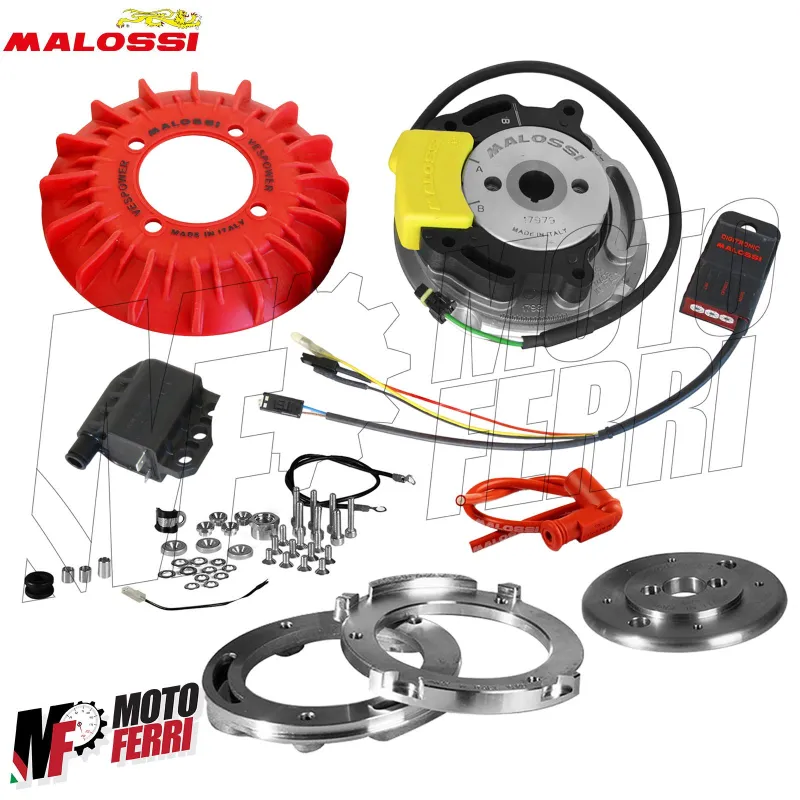

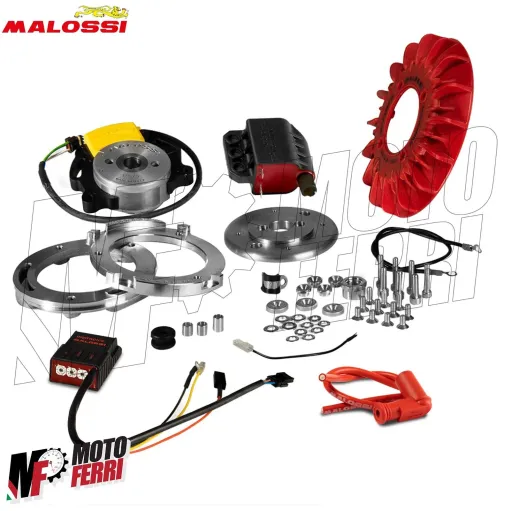

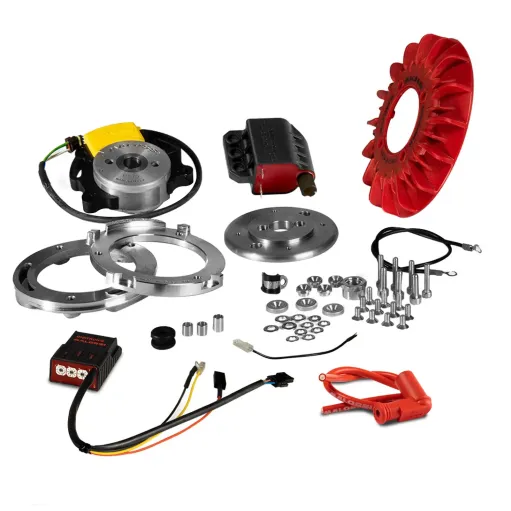

ACCENSIONE MALOSSI MHR TEAM II
PER VESPA CONO 20

DESCRIZIONE:
Gestisce più mappe contemporaneamente senza dover ricorrere a palmari, con un semplice click.
Permette di traslare la mappa selezionata spostando l'OFFSET (+ o - 2°).
Le accensioni Malossi concentrano in sè il massimo della tecnologia applicata alle competizioni. Le nuove accensioni a rotore interno nascono dall'esigenza di ovviare alle limitazioni tecniche dei gruppi volano-accensione di origine, i quali oltre i 10.000 giri/minuto non garantiscono una costanza di prestazione, provocando notevoli ed a volte insormontabili problemi di messa a punto.
Abbiamo reso la centralina ancora più immune ai disturbi, sviluppando un microprocessore basato su uP STM8 - 8 Bit con capacità di calcolo superiore @ 20 MIPS per garantire una precisione di scintilla molto superiore rispetto alla versione precedente!

La gamma MHR Team II è dotata di centralina ad anticipo variabile non rimappabile con 3 trimmer:
- il primo (MAPS) per determinare la selezione della mappa di anticipo
- il secondo (OFFSET) permette di spostare la mappa selezionata + o – 2°
- il terzo (LIM) indicato in particolar modo per i motori 4 tempi, permette di variare l'intervento del limitatore di giri (da 11.500 a 14.300 Rpm + limitatore escluso)

È dotata inoltre di 8 mappature preimpostate che si distinguono in:
- 7 per motori 2T anticipo variabile
- 1 con anticipo fisso
Sono stati rivisti anche gli altri componenti fondamentali come la bobina ad alta tensione, ora in grado di erogare una tensione di scarica massima >40 KV per i normali regimi di rotazione del motore da >3000 RPM e uno straordinario tempo di salita @10bar> 1750 V/uS.
Una delle novità più importanti è il nuovo gruppo rotore-statore, il cui componente statico è stato completamente riprogettato sotto il profilo meccanico ed elettronico!

Nell'istruzione di montaggio verranno forniti tutti i grafici per poter settare al meglio gli anticipi sui diversi motori.

Centralina ad anticipo variabile dotata di 3 trimmer:
trimmer MAPS: selezione mappa di anticipo
trimmer OFFSET: spostamento mappa selezionata + o – 2°
trimmer LIM: variazione intervento limitatore di giri (16 posizioni possibili)
8 mappature preimpostate:
7 per motori 2T anticipo variabile
1 con anticipo fisso
Sistema basato su uP STM8 - 8 Bit con capacità di calcolo superiore @ 20 MIPS (milioni di istruzioni per secondo).
Riduzione dei tempi di calcolo, migliore precisione e stabilità dell'attuazione dell'anticipo.
Architettura hardware con miglioramento dell'immunità ai disturbi.
Cablaggio con classe di temperatura 105°C.
Commutatore per compensazione errore di calettamento volano di +/- 2° con discretizzazione di 0,5°.
Otto tabelle di anticipo selezionabili tramite commutatore esterno.
Vettore tabelle anticipo composto da 24 breakpoint a interpolazione lineare.
Gestione del fuorigiri tramite commutatore esterno da 16 posizioni.
Soft cut per un intervento graduale del limitatore.
15 posizioni di regolazione limitatore da 11.500 a 14.300 con step di 200 RPM, più una posizione per esclusione limitatore.

Bobina alta tensione
- Tensione di scarica massima > 40 KV per regimi di rotazione motore >3000 Rpm
- Massimo picco di tensione bobina a gap aperto > 50KV
- Tempo di salita @10bar > 1750V/uS

Gruppo rotore-statore
Riduzione peso della parte statorica di circa il 30%, -100gr totali.
Circuito magnetico monolitico ad alta permeabilità.
Ottimizzazione del percorso magnetico.
Potenziamento della parte avvolta, con cavo di classe termica superiore e maggiorazione del diametro del filo.
Rendimento elettrico migliorato del +20%.
Riduzione del regime minimo di avviamento da 450 Rpm a 370 Rpm.
Connettore miniaturizzato impermeabile, certificato IP67, con blocco della ritenzione.
Cablaggio classe automotive.
Rotore Ø 58 con magneti permanenti in Neodimio.

ATTENZIONE: con questo tipo di accensione l'impianto elettrico del veicolo viene escluso.

APPLICAZIONI:
VESPA 50 SPECIAL R L N (CONO 20)
VESPA 50 125 PK S XL N V HP RUSH (CONO 20)
VESPA 125 ET3 PRIMAVERA (CONO 20)
